Ambalaj üretiminde kutu açılımı hazırlandıktan sonra bu teknik çizimin fiziksel bir ürüne dönüştürülmesi gerekir. Düz bir karton tabaka üzerinde basılmış olan kutu, henüz katlanabilecek veya birleştirilebilecek durumda değildir. Önce kutunun dış sınırlarının kesilmesi, kapak ve kulak gibi bölümlerin oluşturulması, ardından katlanacak noktaların hazırlanması gerekir.
Bu aşamada kesim, özel kesim, kesim kalıbı, bıçak ve piliyaj gibi matbaacılık terimleri karşımıza çıkar.
Bu kavramlar yalnızca üretim sırasında kullanılan teknik terimler değildir. Grafik tasarım dosyasının hazırlanmasını da doğrudan etkiler. Bir tasarımcı kesim çizgisinin, piliyaj hattının veya güvenli alanın ne anlama geldiğini bilmiyorsa ekranda doğru görünen bir ambalaj, üretimden hatalı çıkabilir.
Avam Matbaa Matbaacılık Sözlüğü’nün bu bölümünde kutu açılımından sonraki aşamaya geçerek ambalajın nasıl kesildiğini ve katlanmaya nasıl hazırlandığını ele alıyoruz.
Kesim Nedir?
Kesim, basılmış kâğıt veya kartonun üretimde belirlenen ölçü ve biçime getirilmesi işlemidir.
Matbaada her kesim aynı yöntemle yapılmaz. Kartvizit, broşür veya düz etiket gibi dikdörtgen ürünlerde tabaka çoğunlukla düz hatlar boyunca kesilebilir. Ancak bir ürün kutusunun geometrisi bundan çok daha karmaşıktır.
Bir kutunun açılımında yalnızca dört dış kenar bulunmaz. Üst ve alt kapaklar, yan kulaklar, yapıştırma bölümü, kilitler ve bazı tasarımlarda pencere veya askı bölümü gibi farklı şekiller bulunabilir.
Bu nedenle karton kutuların önemli bir bölümünde standart düz kesim yerine özel kesim uygulanır.
Giyotin Kesim Nedir?
Giyotin kesim, kâğıt ve karton tabakaların düz bir hat boyunca kesilmesini sağlayan temel matbaa işlemlerinden biridir.
Adını kullanılan giyotin tipi kesim makinesinden alır. Büyük baskı tabakaları bu makinelerde istenilen ölçülere getirilebilir.
Örneğin aynı tabaka üzerinde basılmış birden fazla kartvizitin birbirinden ayrılması veya büyük bir baskı tabakasının daha küçük ebatlara bölünmesi giyotin kesimle yapılabilir.
Ancak giyotin yalnızca düz kesimler yapabildiği için karmaşık kutu geometrilerini tek başına oluşturamaz. Bir kutunun yuvarlak köşesi, kapağı, geçme kulağı veya özel biçimli penceresi varsa farklı bir kesim sistemine ihtiyaç duyulur.
Özel Kesim Nedir?
Özel kesim, ürünün standart dikdörtgen veya kare biçim dışında belirli bir geometriden kesilmesi işlemidir.
Ambalaj üretiminde kutunun açılımı zaten çoğu zaman özel bir geometridir. Bu nedenle karton kutu üretiminin temel işlemlerinden biri özel kesimdir.
Özel kesim sayesinde karton üzerinde kutunun gövdesiyle birlikte kapakları, kulakları, kilitleri ve diğer konstrüksiyon parçaları oluşturulabilir.
Örneğin bir kozmetik kutusunun üst kapağında yarım daire biçiminde parmak boşluğu bulunabilir. Başka bir kutuda ürünün görülebilmesi için özel biçimli bir pencere açılabilir. Askılı ambalajlarda ürünün standa asılmasını sağlayacak bölüm yine kesim sırasında oluşturulabilir.
Bu şekillerin tamamı üretim planının parçasıdır.
Kesim Kalıbı Nedir?
Seri üretimde özel şekilli karton ambalajların kesilmesinde kullanılan temel araçlardan biri kesim kalıbıdır.
Kesim kalıbı, kutu açılımında belirlenmiş kesme ve katlama hatlarını fiziksel olarak kartona aktarmak için hazırlanır. Geleneksel kalıp sistemlerinde kesici ve ezici elemanlar belirli bir geometrinin üzerine yerleştirilir.
Kalıp baskılı kartona basınç uyguladığında kesici bölümler kartonu keserken, piliyaj için hazırlanmış bölümler kartonu tamamen kesmeden katlama hattını oluşturur.
Böylece tek bir işlem sırasında kutunun dış formu kesilebilir ve katlanacak bölgeleri hazırlanabilir.
Kesim kalıbının geometrisi doğrudan kutu açılımına bağlıdır. Kutu ölçüsü veya konstrüksiyonu değiştiğinde mevcut kalıp her zaman kullanılamaz.
Bu nedenle özel kutu üretiminde “kalıp maliyeti” veya “bıçak maliyeti” olarak ifade edilen ek bir üretim kalemiyle karşılaşılabilir.
Bıçak Nedir?
Ambalaj ve matbaa sektöründe “bıçak” kelimesi yalnızca elde kullanılan kesici bir aleti ifade etmez.
Kutu üretiminde bıçak, kesim kalıbının kartonu kesecek hatlarını oluşturan kesici elemanlar için kullanılan yaygın bir terimdir.
Bu nedenle matbaada:
“Bu kutunun bıçağı var mı?”
veya
“Yeni bıçak hazırlanması gerekiyor.”
gibi ifadeler duyulabilir.
Burada kastedilen, kutunun üretiminde kullanılacak özel kesim kalıbıdır.
Bir kutu daha önce üretilmiş ve aynı ölçülerde yeniden basılacaksa mevcut kesim kalıbının tekrar kullanılabilmesi mümkün olabilir. Ancak kutunun ölçüsü, kapak yapısı veya geometrisi değişirse yeni bir kalıp hazırlanması gerekebilir.
Bıçak Çizgisi Nedir?
Bıçak çizgisi, tasarım dosyasında ürünün hangi sınırdan kesileceğini gösteren teknik hattır.
Kutu açılımına bakıldığında bu çizgiler ambalajın dış geometrisini oluşturur.
Bıçak çizgisinin önemli bir özelliği, tasarımın parçası olmamasıdır. Yani bu çizgi kutunun üzerinde basılması gereken görsel bir unsur değildir; üretim ekibine nereden kesim yapılacağını gösteren teknik bilgidir.
Bu nedenle baskıya gönderilen dosyada kesim çizgilerinin grafik tasarımdan ayrı biçimde tanımlanması gerekir.
Profesyonel ambalaj dosyalarında kesim, piliyaj, perforaj veya özel uygulama hatlarının birbirinden ayrılması üretim hatalarının önlenmesi açısından önemlidir.
Kesim Çizgisi ile Tasarım Neden Karıştırılmamalıdır?
Grafik tasarımcı kutu açılımının üzerinde çalışırken kesim çizgilerini görür. Ancak bu çizgiler tasarımın bir parçasıymış gibi ele alınmamalıdır.
Örneğin kutunun zemin rengi kırmızıysa renk tam kesim çizgisinde bitirilmemelidir. Çünkü gerçek üretimde kesim her tabakada matematiksel olarak aynı mikron noktasından gerçekleşmeyebilir.
Çok küçük üretim toleransları sonucunda kartonun kendi rengi kenarda ince bir çizgi olarak görünebilir.
Bunu önlemek için grafik, kesim çizgisinin dışına doğru devam ettirilir.
Bu alan taşma payı olarak adlandırılır.
Taşma Payı Nedir?
Taşma payı, kesim kenarına kadar devam eden renk, fotoğraf veya grafiklerin gerçek kesim çizgisinin dışına taşırılmasıdır.
İngilizce tasarım ve baskı terminolojisinde buna bleed denir.
Örneğin bir kutunun ön yüzünün tamamında siyah zemin bulunuyorsa siyah alan yalnızca kutunun bitmiş ölçüsüne kadar hazırlanmamalıdır. Kesim hattının bir miktar dışına devam etmelidir.
Kesim sırasında çok küçük bir sapma meydana geldiğinde böylece kartonun baskısız yüzeyi görünmez.
Kullanılması gereken taşma miktarı üretime göre değişebileceğinden matbaanın teknik şartları esas alınmalıdır. Ticari baskıda 3 mm sık karşılaşılan bir değer olsa da bunu bütün ambalaj üretimleri için değişmez bir standart olarak kabul etmek doğru değildir.
Güvenli Alan Nedir?
Taşma payı tasarımın kesim çizgisinin dışına devam etmesini sağlarken, güvenli alan önemli grafiklerin kesim çizgisinden içeriye alınmasını ifade eder.
Logo, küçük yazılar, barkod, ürün bilgileri ve diğer kritik unsurlar kesim çizgisinin hemen yanına yerleştirilmemelidir.
Çünkü üretim toleransı nedeniyle bu unsurlar kesime fazla yaklaşabilir veya bazı durumlarda kısmen kesilebilir.
Bu nedenle tasarımın arka planı dışarı taşarken önemli bilgiler kesim hattından içeri çekilir.
Ambalaj tasarımında bu iki kavram birlikte düşünülmelidir:
Arka plan kesim çizgisinin dışına taşar; önemli içerik ise kesim çizgisinden uzaklaştırılır.
Piliyaj Nedir?
Karton kutunun kesilmesi tek başına yeterli değildir. Kutunun belirli noktalardan düzgün biçimde katlanabilmesi gerekir.
Kalın karton doğrudan katlanmaya çalışıldığında yüzeyde çatlama, kırılma veya düzensiz bir kat izi oluşabilir. Özellikle baskılı ve kaplanmış kartonlarda bu durum kutunun görünümünü ciddi biçimde bozabilir.
Bu nedenle kartonun katlanacağı bölgelerde kontrollü bir ezme hattı oluşturulur.
Bu işleme piliyaj denir.
Piliyaj sırasında karton tamamen kesilmez. Malzemenin yapısı belirlenen hat boyunca kontrollü biçimde şekillendirilerek daha düzgün katlanması sağlanır.
Piliyaj Çizgisi Nedir?

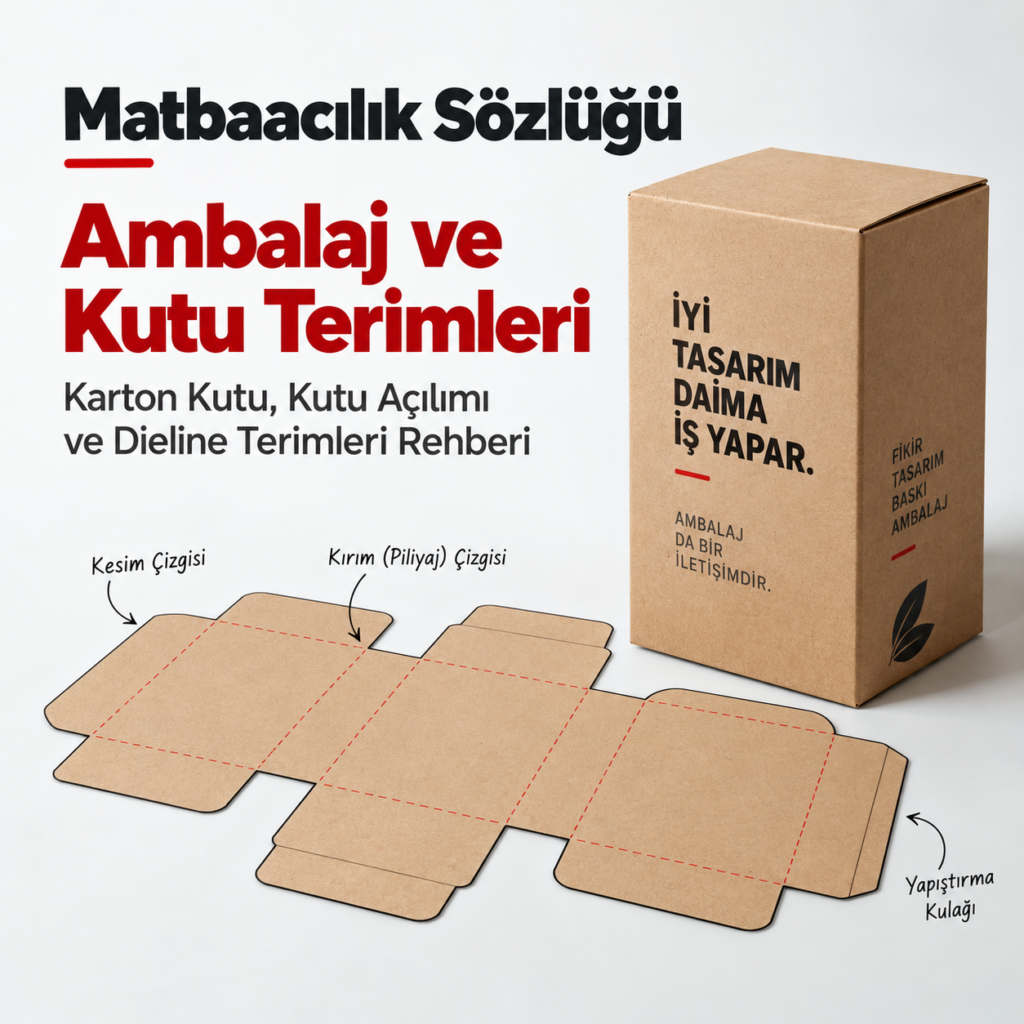

Piliyaj çizgisi, kutu açılımında kartonun hangi noktadan katlanacağını gösteren teknik hattır.
Örneğin kutunun ön yüzü ile yan yüzünün birleştiği yerde karton kesilmez. Çünkü bu iki panelin birbirine bağlı kalması gerekir. Bunun yerine aralarında piliyaj hattı oluşturulur ve karton bu çizgiden katlanır.
Aynı durum üst ve alt kapakların gövdeyle birleştiği bölgelerde de görülür.
Bu nedenle kutu açılımında kesim çizgisi ile piliyaj çizgisi farklı anlamlara sahiptir.
Kesim çizgisi malzemenin ayrılacağı yeri, piliyaj çizgisi ise malzemenin bağlı kalıp katlanacağı yeri gösterir.
Kırım ile Piliyaj Aynı Şey midir?
Kırım ve piliyaj birbiriyle ilişkili olmakla birlikte tam olarak aynı işlem değildir.
Kırım, kâğıt veya kartonun belirli bir hat boyunca katlanmasını ifade eder.
Piliyaj ise özellikle kalın kâğıt ve kartonlarda bu katlamayı kolaylaştırmak için önceden oluşturulan ezme veya kanal hattıdır.
Örneğin ince bir kâğıt doğrudan katlanabilir. Fakat 300–350 g/m² gibi daha kalın kartonlarda doğrudan katlama yüzeyde çatlamaya neden olabilir. Böyle durumlarda önce piliyaj yapılır, ardından malzeme bu hat üzerinden katlanır.
Bu ayrım özellikle katalog kapakları, davetiyeler, cepli dosyalar ve karton kutularda önemlidir.
Karton Katlanırken Baskı Neden Çatlar?
Karton yüzeyindeki baskının katlama hattında çatlamasının birkaç nedeni olabilir.
Malzemenin kalınlığı, lif yönü, kullanılan kartonun yüzey yapısı, baskı ve kaplama sistemi ile katlama yöntemi sonucu etkileyebilir.
Özellikle kalın ve kaplamalı karton sert biçimde katlandığında dış yüzey gerilir. Bu gerilme sonucunda baskı tabakası veya kartonun kaplaması çatlayabilir ve altındaki açık renkli lifler görünür hâle gelebilir.
Doğru piliyaj bu riski azaltmak için kullanılan temel üretim işlemlerinden biridir.
Ancak yalnızca piliyaj yapılması her koşulda çatlamayı tamamen ortadan kaldıracağı anlamına gelmez. Malzeme seçimi ve lif yönü de üretim planının parçasıdır.
Lif Yönü Neden Önemlidir?
Kâğıt ve karton üretim sırasında belirli bir lif yönüne sahip olur.
Malzemenin liflere paralel ve liflere dik yöndeki davranışı aynı değildir. Katlama işlemi de bu yapıdan etkilenir.
Özellikle kalın kartonların üretim montajında yalnızca bir tabakadan mümkün olan en fazla sayıda kutunun çıkarılması düşünülmez. Kutunun katlama yönleri ve kartonun lif yönü arasındaki ilişki de değerlendirilir.
Yanlış planlama katlama kalitesini düşürebilir ve çatlama riskini artırabilir.
Bu nedenle ambalaj üretiminde ekonomik tabaka kullanımı ile fiziksel üretim kalitesi arasında denge kurulması gerekir.
Perforaj Nedir?
Perforaj, kâğıt veya karton üzerinde kontrollü biçimde koparılabilecek bir hat oluşturulması işlemidir.
Bu hat tamamen kesilmez. Bunun yerine kesik ve bağlı bölümlerden oluşan bir yapı hazırlanır.
Tüketici daha sonra bu hattı kullanarak ambalajın belirli bölümünü kolayca koparabilir.
Perforaj;
açılır ambalajlarda, kuponlarda, koparılabilir kartlarda ve bazı ürün kutularında kullanılabilir.
Kesim çizgisinden farklı olarak perforajın amacı ürünü üretim sırasında tamamen ayırmak değil, daha sonra kontrollü biçimde ayrılmasını sağlamaktır.
Pencere Kesimi Nedir?
Bazı ambalajlarda tüketicinin kutunun içindeki ürünü görebilmesi için kutu üzerinde açık bir alan oluşturulur.
Bu bölüme pencere denir.
Pencere, kesim kalıbının bir parçası olarak kutu üzerinde oluşturulabilir. Daire, dikdörtgen veya tasarıma özgü başka bir biçimde hazırlanabilir.
Bazı kutularda pencere açık bırakılırken bazılarında arkasına şeffaf film uygulanır.
Pencere yalnızca grafik bir tercih değildir. Çok büyük veya yanlış konumlandırılmış bir pencere kutunun fiziksel dayanımını etkileyebilir. Bu nedenle pencere geometrisi tasarım ve konstrüksiyon birlikte düşünülerek belirlenmelidir.
Dijital Kesim Nedir?
Her özel şekilli iş için mutlaka geleneksel kesim kalıbı hazırlanması gerekmez.
Dijital kesim sistemleri, fiziksel bir kalıp hazırlanmadan bilgisayardaki kesim çizgisini takip ederek karton, kâğıt veya farklı malzemeleri kesebilir.
Bu yöntem özellikle:
- Prototip üretiminde,
- Numune kutularda,
- Çok düşük adetlerde,
- Tasarım testlerinde
avantaj sağlayabilir.
Yüksek tirajlı seri üretimde ise işin yapısına göre geleneksel kesim kalıpları daha verimli olabilir.
Dolayısıyla dijital kesim ile kalıplı kesim birbirinin mutlak alternatifi değildir; üretim adedi ve işin özelliklerine göre farklı avantajlara sahiptir.
Kesim Kalıbı Neden Ambalajın Temel Parçalarından Biridir?
Baskı kutunun üzerindeki görsel dünyayı oluşturur; kesim kalıbı ise kutunun fiziksel biçimini meydana getirir.
Aynı grafik tasarım farklı bir kesim kalıbına uygulandığında tamamen farklı bir ambalaja dönüşebilir. Kapak biçimi değişebilir, pencere eklenebilir, kutu daha uzun veya geniş hâle gelebilir ya da farklı bir kapanma sistemi kullanılabilir.
Bu nedenle ambalaj üretiminde tasarım yalnızca renk, tipografi ve görsel düzen değildir. Kutunun geometrisi de tasarımın bir parçasıdır.
Kutu açılımı hazırlandıktan, baskı yapıldıktan, kesim ve piliyaj işlemleri tamamlandıktan sonra elimizde artık düz bir tabaka değil; katlanmaya hazır bir ambalaj formu bulunur.
Bundan sonraki aşama, bu formun kulaklar, yapıştırma alanları ve kilit sistemleri kullanılarak gerçek bir kutuya dönüştürülmesidir.
